Une solution d’alimentation polyvalente avec le module booster DC-DC XL6009 pour vos besoins en conversion de tension

Le module booster DC-DC XL6009 est conçu pour réguler et élever ou abaisser la tension en fonction de vos besoins, assurant une sortie stable même avec des tensions d’entrée variées allant de 5V à 32V. Grâce à une technologie de conversion avancée (fréquence de commutation élevée à 400 KHz et ondulation de sortie réduite), ce module permet de stabiliser la sortie, par exemple à 12V, pour des applications nécessitant une alimentation précise, que ce soit pour des travaux électriques ou des montages électroniques de puissance.

---

Caractéristiques techniques

• Type de module : Boost non isolé (conversion DC-DC)

• Plage de tension d’entrée : 5 V – 32 V

• Plage de tension de sortie : 1,25 V – 35 V

• Courant d’entrée maximum : 4 A

• Efficacité de conversion : Jusqu’à 94 % (l’efficacité diminue légèrement avec l’augmentation de la tension)

• Fréquence de commutation : 400 KHz

• Ondulation de sortie : Environ 50 mV (valeur indicative, augmentation possible avec une forte charge)

• Régulation : Charge et tension régulées avec une marge de ± 0,5 %

• Température de fonctionnement : De -40 °C à +85 °C

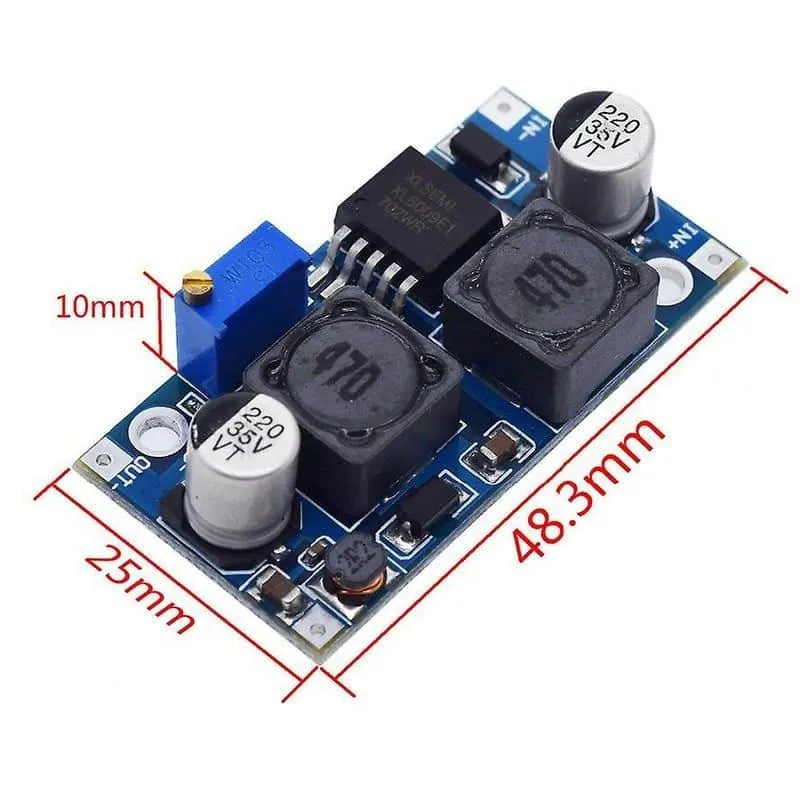

• Dimensions : 48 mm x 25 mm x 14 mm

---

Avantages du module booster DC-DC XL6009

• Polyvalence d’utilisation : Adapté à un large éventail de tensions d’entrée (5V à 32V) pour diverses applications électriques.

• Sortie régulée et stable : Possibilité de régler précisément la tension de sortie, idéal pour stabiliser à 12V même avec des variations d’entrée.

• Haute efficacité : Conversion efficace jusqu’à 94 %, garantissant une faible perte énergétique.

• Technologie avancée : Fréquence de commutation élevée réduisant l’ondulation, améliorant la qualité du signal de sortie.

• Robustesse et fiabilité : Plage de températures étendue et conception robuste pour des environnements exigeants.

---

Utilisations pratiques et polyvalentes

• Applications industrielles et électriques : Régulation et stabilisation de tension pour équipements nécessitant une alimentation constante (ex. 12V pour outils électriques).

• Projets électroniques et de bricolage : Idéal pour expérimenter avec des tensions variables dans des montages DIY et des prototypes.

• Systèmes embarqués : Adaptation des tensions pour des microcontrôleurs ou des systèmes d’affichage nécessitant un contrôle précis.

• Projets de conversion d’énergie : Utilisable dans des systèmes solaires ou batteries pour optimiser la distribution de l’alimentation.

---

Ressources et Informations Complémentaires

• Compatibilité : Fonctionne avec diverses sources d’alimentation (5V, 12V, 32V) et s’intègre facilement dans des circuits électroniques ou industriels.

• Conseils d’installation :

  • Assurez-vous d’une bonne ventilation pour éviter la surchauffe.

  • Vérifiez que les connexions d’entrée et de sortie sont correctes avant la mise sous tension.

  • Pour stabiliser à une tension précise (ex. 12V), ajustez le potentiomètre selon les instructions du fabricant et effectuez des mesures préliminaires.

• FAQ :

  • Le module peut-il abaisser la tension ?
    Oui, malgré sa fonction de booster, il est doté d’une boucle automatique permettant d’abaisser la tension pour stabiliser la sortie à la valeur désirée.

  • Quelle est la différence avec les modules LM2577 ?
    Le XL6009 offre une fréquence de commutation (400 KHz) nettement supérieure à celle du LM2577 (50 KHz), entraînant une meilleure stabilité et une ondulation moindre en sortie.

  • Quels réglages sont nécessaires pour obtenir une sortie fixe, par exemple 12V ?
    Après connexion du module à une source d’entrée compatible, ajustez le potentiomètre jusqu’à obtenir la tension de sortie désirée en mesurant avec un voltmètre.
